フォトマスクは、主に半導体やマイクロエレクトロニクスの製造で使用される、高精度なパターン形成用のマスクです。基板に光を通してパターンを転写するためのテンプレートとして使用され、特にリソグラフィー工程で不可欠な役割を果たします。フォトマスクについて、特徴や用途、製造プロセスについて説明します。

1.フォトマスクの基本構造

フォトマスクは、透明な基板（ガラスや石英など）に金属薄膜（通常はクロム）がコーティングされ、特定のパターンに合わせて金属層を除去して不透明部分と透明部分を形成したものです。透明部分からは光が透過し、不透明部分は光を遮ることで、基板にパターンを投影します。

• 透明基板


  光を通すため、ガラスや紫外線を透過する石英が使用されます。

• 遮光層


  金属薄膜（クロムなど）で作られており、必要なパターンが形成されています。
  EUV（極端紫外線）リソグラフィー用には、高反射性や透過性のある材料が用いられることもあります。

2.フォトマスクの用途

• 半導体製造


  ナノメートル単位の精密な回路パターン形成に必須です。複数のフォトマスクを使って、段階的に異なるパターンを積層し、複雑な回路を作り上げます。

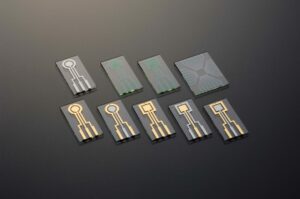

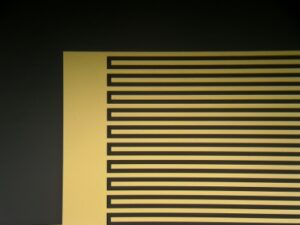

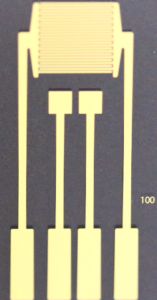

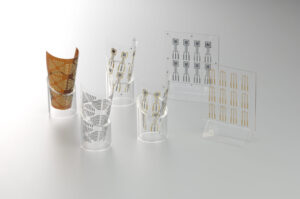

• クシ形電極

  微小な電極を2つ対向させて配置したもので、特殊な形状により高感度な電気化学測定が可能です

• MEMSデバイス


  マイクロエレクトロメカニカルシステム（MEMS）の構造形成に使用され、各種センサーやアクチュエータなどの製造に役立ちます。

• マイクロ流体デバイス


  微細な流路やチャンネルを作成する際にもフォトマスクを用います。

3.フォトマスクの製造プロセス

フォトマスクは、非常に高い精度で作られるため、専用のリソグラフィー技術とエッチング技術が使われます。

1. パターン設計


   最初に、CADソフトウェアを用いてパターンを設計します。
   設計されたパターンは、ナノメートル単位の精度でフォトマスクに反映されます。

2. フォトリソグラフィー


   フォトレジストを基板に塗布し、電子線やレーザーでパターンを描画します。
   電子線描画装置は、非常に微細なラインを形成するための精度を持っており、特に次世代の高精度なパターン形成に用いられます。

3. エッチング


   露光した部分をエッチングし、金属膜にパターンを形成します。
   基板上に透明部分と不透明部分のコントラストが生まれ、投影用のパターンが完成します。

4.フォトマスクのメリットと課題

フォトマスクは、ナノメートル単位の精度で複雑なパターンを形成できるため、微細加工や複雑な回路形成には不可欠です。しかし、製造には高度な技術が必要で、特に次世代の微細化技術（EUVリソグラフィーなど）に対応するにはコストがかかります。

  メリット

• 高解像度でナノスケールの微細パターン形成が可能
• 光を使って迅速にパターンを転写できるため、量産に適している

  課題

• 製造コストが高く、定期的なメンテナンスや交換が必要
• 次世代の微細化に対応するために、新しい素材や技術が求められる

技術の進展に伴い、フォトマスクはますます精密化が求められています。特にリソグラフィー技術は、半導体製造のさらなる微細化を実現するためのカギとされ、これに対応するためのフォトマスク開発が進められています。また、3D NANDメモリや人工知能用の半導体など、複雑な構造が求められる分野でも高精度なフォトマスクが必要とされています。フォトマスクは、半導体や先端デバイスの進化とともに、ますます重要な役割を果たしていくと考えられています。
